知识科普|智能脉冲电子围栏的安装图解

作者:广州市艾礼富电子科技有限公司 浏览: 发表时间:2021-04-07 13:42:32

智能脉冲电子围栏是一款以“防御为主,报警为辅”的周界防入侵产品,因具有极强的震慑力,在物理及心理层面上能有效的击退入侵者。设备所释放的脉冲高压属于高电压、低电流,对人体不会造成伤害,因此在安全性上也得到了保障。相较于传统的红外对射产品,在安装上可以依据地形任意架设,实现防范严密,消除死角的功能。脉冲电子围栏因具有稳定性,美观性和不受地理环境限制等优势成为了周界报警系统中的颇受赞誉的一款产品。

下面我们通过对脉冲电子围栏的安装步骤以及安装注意事项的介绍,让大家对产品有更加全面以及细致的了解。

首先在施工前需对智能脉冲电子围栏的安装环境进行初步评估,查看是否符合设备的安装条件。例如石油、天然气储藏仓库等易燃易爆环境是禁止安装脉冲电子围栏的。另外需根据客户的要求并结合现场实际情况来确定设备的安装位置以及注意事项。

准备安装工具和材料:

冲击钻:在墙体上钻孔然后打膨胀螺丝,固定万向底座与墙体 用的。根据万向底座孔的大小决定钻多大的孔。例如 M10 的孔就用 M10 的冲击钻头钻 M10 的孔。

手电钻:装上十字批头,打绝缘子螺丝和万象底座等螺丝用。比用螺丝刀拧效率要高,但力度不要调太大,以免造成螺丝滑丝。

工具箱:剪钳,螺丝刀,M8 内六角扳手,以及接线安装所使用的基 本工具。

膨胀螺丝:万向底座可以直接固定墙面时使用的,特殊安装环境考虑 其他固定方式。根据万向底座孔的大小决定用什么规格的膨胀螺丝。例如万象底座为 M8 的孔就用 M6 的膨胀螺丝。

终端杆安装过程:

准备材料:终端杆绝缘子、终端杆防雨帽、终端杆、万向底座、绝缘子与杆子固定螺丝、万向底座与杆子固定用的螺丝螺母。

单个防区首端末端 6 个终端杆绝缘子的装法如下图。

超过 100 米用或者双防区主机做两个防区的首端用的 12 个绝缘子安装方法如下图。

将终端杆绝缘子和终端杆防雨帽套在终端杆上,用配套小螺丝固定。6 线制就用 (12)个 绝缘子,4 线制就用 (8)个绝缘子。1 个防雨帽。

中间杆安装过程:

准备材料:中间杆、中间杆绝缘子、中间杆防雨帽、万向底座、绝缘子与杆子固定螺丝、万向底座与杆子固定用的螺丝螺母。

将中间杆绝缘子和中间杆防雨帽套在终端杆上,用配套小螺丝固定,6 线制就用 6 个绝缘子, 4 线制就用 4 个绝缘子。1 个中间杆防雨帽。如下图。


调整好绝缘子之间的间距,国标为 15-20cm,最下面两个间距一般为 10-15cm。

注:中间杆国标安装标准为每 4 米一根,可根据实际情况调整,终端杆在防区的首端和末端各一根,有拐角,转弯急,落差较大的位置也应使用终端杆。

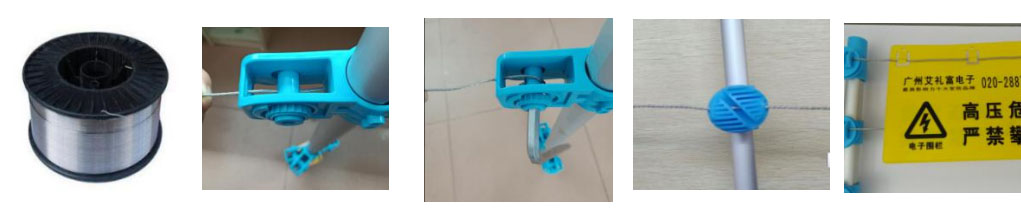

合金线与杆子之间的安装:

1. 将合金线穿到终端杆绝缘子的孔里面。

2. 用 M8 内六角扳手顺时针旋转绝缘子齿轮,使合金线缠绕 2-3 圈,使其固定

在绝缘子上。

3. 顺着合金线拉到第一根中间杆的位置,从中间杆绝缘子穿过,然后到第二根, 第三根,一直到最末端的终端杆绝缘子上面预留一些把合金线剪断,同样用首 端的固定方法。固定好用内六角调整松紧。合金线不宜太松或者太紧。

4. 第一根线拉好后按照前面的方法重复 5 次,使 6 组合金线都固定在杆子上。

5. 拉好合金线后可以挂上警示牌,国标每 10 米放置一块。

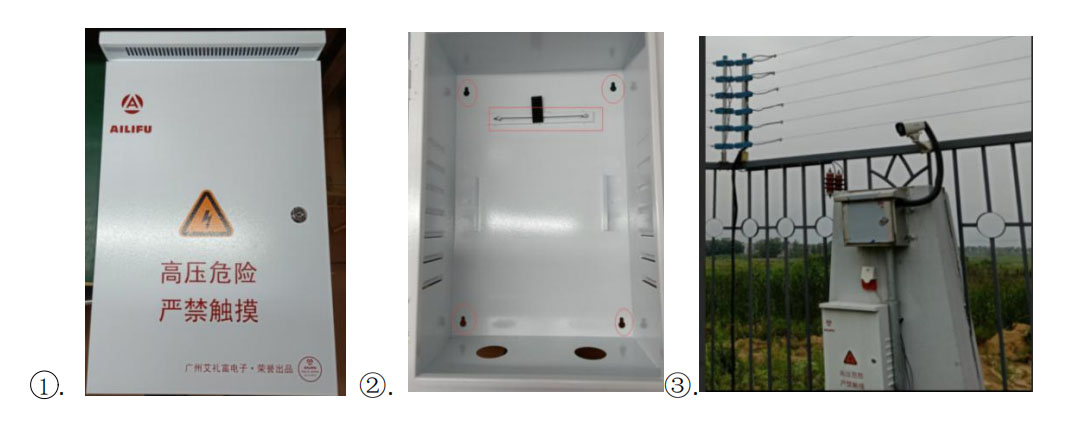

防雨箱的安装:

1.将电子围栏防雨箱固定到离围栏的首端较近的围墙上,防雨箱的位置布有电源 和信号线过来,并配一个带两插的小插座,一个为电子围栏的供电电源插口, 一个为 12V 电源的插口。

2. 安装好防雨箱后把围栏主机挂到到防雨箱内,在挂上之前,在围栏主机的背 面把 12V4AH 蓄电池先装进去,当 220V 电源断电时,切换为电池供电,此时开 关不能控制电源,当配套 18V 电源正常供电时,开关能正常控制电源。

3. 在电子围栏主机的背面,拧开四颗螺丝,打开后盖,里面有两根红黑插线, 与电池红黑口对应颜色插上去,然后侧着放进去,盖上盖子,拧好螺丝。
