维安达斯激光对射探测器在石油化工行业的应用

浏览:1298 发表时间:2018-03-20 15:17:07

1、前言



石油石化行业是人民生活能源和国家经济发展的重要行业该行业的一些区域一旦发生任何情况的事故,都将造成重大的人员伤亡和国家财产的严重损失因此石化行业历来都是国家安全防范的重点对象,也是引进安防系统较早的行业之一其主要目的是为了防范盗油、机械破坏、监控办公及生产区域环境保护人员及工艺装置安全,保护企业资产安全,提高综合管理水平和质量。



2、石油化工行业安全防范系统的必要性



石油化学工业是基础性产业,它为农业、能源、交通、机械、电子、纺织、轻工、建筑、建材等工农业和人民日常生活提供配套和服务,在国民经济中占有举足轻重的地位。石油化工是化学工业的重要组成部分,在国民经济的发展中有重要作用,是我国的支柱产业部门之一,其正常运行是保证企业、机关、社区居民正常工作生活的基本保障;由于地方社区的小型石油化工厂很多地处偏僻,而且值守人员少,为了保障工厂内基础设施和产品设备的安全,因此对于石油化工厂的安全防护变得非常重要。



3、石油化工行业不同业务类型对安防系统的需求



中石油及中石化按照不同的业务类型分支单位大致可分为上游、中游和下游三个层次 构成石油化工产品的开采储运、生产加工、分发销售的生产及商业链条,各环节对安全防范的需求各有不同。



1. 采输单位:油气田、集输站、计量站、处理站



油田生产单位主要以油气的开采、集储及处理为主,油田、气井都分布在空旷广阔的偏远地区,范围广、地理形势复杂、气候条件恶劣。



油气田的周界需要有物理屏障,阻碍入侵,保卫物资安全;在油气井口、输送管道、生产点等特定区域需要实时视频监控、视频录像及报警联动。





2. 储运单位:管道、罐区、码头、中间站



储运单位负责运营维护长输油气管线,承担着对如原油、成品油、天然气等资源进行管道输送的责任。



该区域大部分无人值守,存在着泄露、被偷盗的安全隐患完善的管线防盗罐区和泵站的周界防范和监视防护是安防系统的重点所在。



3. 炼化单位:炼油生产装置区、化工生产装置区



炼化单位是以成品油、乙烯等产品、原油副产品、化工产品生产为主,生产厂多为高危、高爆场所。



这种易燃、易腐蚀的环境,要求安防设备需要满足防爆隔爆、防护等级的行业认证要求保证这种高敏感度环境中人员和生产装置的安全。



4. 销售单位:加油站、加气站



销售单位主要以成品油、天然气销售为主,运营维护着旗下大大小小的加油站和加气站。

该类单位要求相对简单,需要周界防卫及视频监控。不过由于分布广泛,对远程控制和分级管理会有特定的需求。







石化行业需要什么样的周界防范?



从以上的分析可以了解,目前石油石化行业不同的业务类型对安防的需求各有侧重那么什么样的周界防范系统适合应用于该行业呢?



目前周界防范产品琳琅满目,产品款型五花八门,从红外对射、被动红外探头、电子围栏、振动传感光缆、泄漏电缆、埋地电缆、振动光纤等不一而足但目前主要应用在能源行业的是主动式维安达斯超远距离探测器、其独特的优势包括探测距离远,误报率低,抗干扰性强,对其它设备无干扰,适应性广,全天候工作等特点,本公司的维安达斯超远距离激光入侵探测器可以更合适油田、气井等分布在空旷广阔的偏远地区,范围广、地理形势复杂、气候条件恶劣的场所周界安防防护,结合特定区域的实时视频监控画面还可起到实时防范联动报警、并驱动现场的声光报警提示设备,延缓罪犯进入速度等功能。



4、维安达斯激光对射报警系统一般有以下特点:



²  探测距离远,误报率低

激光入侵探测系统与同类主动探测系统相比,对恶劣气候环境的适应性显著增强。激光束发射的功率密度大,发散角小,光束集中,方向性好,使用同等功率器件的条件下,在百米处,目标接接收激光束的功率密度是红外发光二极管光束的数倍,因而穿透雨、雪、雾、风沙能力强,极大降低了误报率



²  抗干扰性强,对其它设备无干扰

激光报警系统自身抗电磁干扰性强,并对警戒激光束传播通路以外的区域、设备无任何电磁干扰。由于激光发散角小,光束集中。



²  适应性广

1.     激光入侵探测器响应时间在10ms-500ms之间可调(同类主动探测器响应时间在50ms-500ms之间),根据设备安装的不同现场环境调整响应时间,适应环境范围更广。

2.     可在-40°C70°C的环境下正常工作,无需任何电加热器。

3.     激光报警系统输出为无电位触点,可与其他各种系统兼容。



²  定位准确

维安达斯激光对射报警系统一般会将布防区域划分为几大防区,一旦有某个防区出现警情,维安达斯超远距离周界报警系统就会立即将有警情的防区发送给报警主机,从而达到了精确定位功能。



²  联动报警

维安达斯激光对射报警系统具有联动报警功能,一旦有非法者闯入了我们布防的区域,那么维安达斯激光对射报警系统对周边监控产生联动,自动转向报警区域,中心监视器画面自动切换到报警防区,硬盘录像机自动对该防区图像进行录制,现场警灯警示。



²  扩展性强

维安达斯激光对射报警系统采用主动式激光多光束探测设备设置于防范区域的周边,并与防范区域闭路电视监控系统配合使用,所以维安达斯激光对射报警系统的扩展性强。

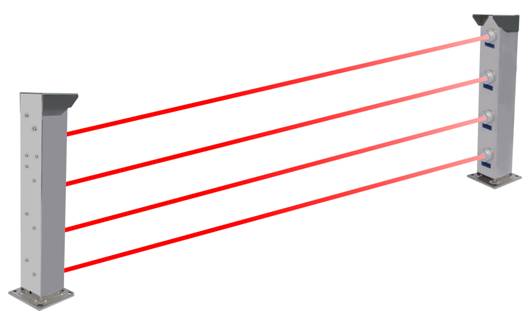

维安达斯激光对射外观图



²  工作原理



在防护区域的始端设置激光发射机,末端放置激光接收机,将其发射出的定向强激光束直接射向接收端。在接收机通过光电器件将接收到的光信号转换成开关量信号,并经鉴别器处理。当确认信号正常时,内部显示蓝灯熄灭,保持监视状态;而当光束被遮断时,则信号显示蓝灯点亮,同时输出报警信号。从而实现对激光束所经过的全路程的监控。



5、维安达斯激光对射探测器在石油化工行业的安装应用

²  超远距离激光入侵探测器对采输单位围墙周界的防护



采输单位:油气田、集输站、计量站、处理站等空旷广阔区域的周界报警防护应用



²  超远距离激光入侵探测器对 石油管道、罐区、码头、中间站入侵及破坏防护



储运单位:管道、罐区、码头、中间站,储运单位负责运营维护长输油气管线,承担着对如原油、成品油、天然气等资源进行管道输送的责任。该区域大部分无人值守,存在着泄露、被偷盗的安全隐患



²  隔爆型超远距离激光对射对炼化单位生产装置区域人员或生产装置的保护及防盗



炼化单位:炼油生产装置区、化工生产装置区,这种易燃、易腐蚀的环境,要求安防设备需要满足防爆隔爆、防护等级的行业认证要求保证这种高敏感度环境中人员和生产装置的安全。



²  超远距离激光对射对销售单位:加油站、加气站等周界入侵报警应用



销售单位:加油站、加气站,该类单位要求相对简单,需要周界防卫及视频监控。不过由于分布广泛,对远程控制和分级管理会有特定的需求。



6、应用系统图

图片展示
