AL-809CH多功能网络模块说明书
一、主要功能
1、AL-809CH多功能网络防区模块自带8个防区，8路输出，做网络联动模块用时有16路输出，也可做网络16路接收终端模块，带16路开关量输出；
2、AL-809CH做网络防区模块时，自带8路继电器输出，默认为无源输出，也可以改为有源输出；
3、AL-809CH多功能网络模块通过网络接口可以实现上报2个中心；
4、通过LED灯全面监测每个输出，网络通讯，电源等状态；
5、支持软件编程和远程升级程序。
二、规格参数
尺寸：145X90X40 MM 工作电压：DC12V-16V
待机电流：20mA 环境温度：-20°～85°
输出容量：12V/500mA

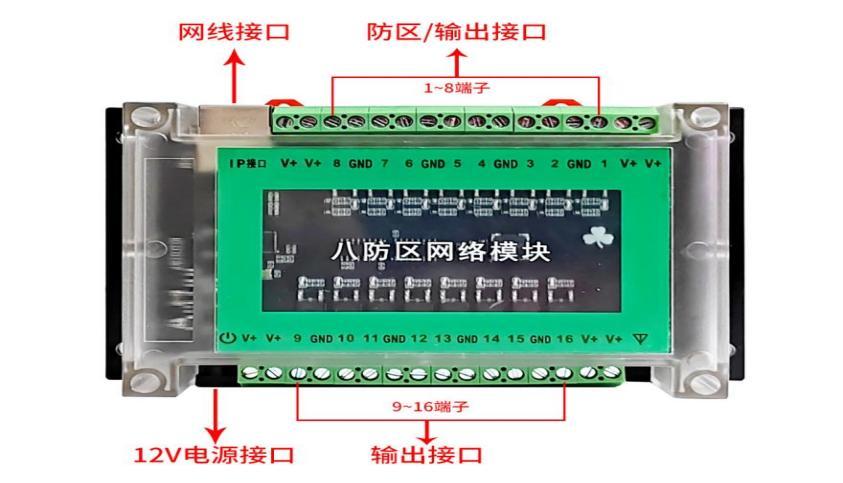

三、接线及安装配置
AL-809CH网络模块通过配置可以当8防区网络模块带输出、16路网络联动输出模块、16路网络终端接收模块等使用。
说明：
a、8防区8输出模块：1-8路和GND作为防区输出接口，9-16路和GND作为联动输出接口，输入输出都支持常开常闭，参数中可选择，不需要接任何电阻。
b、16路网络联动输出模块：1-16路和GND作为联动输出接口，支持常开常闭，参数中可选择，不需要接任何电阻。
C、16路网络终端接收模块：通过网络接收前端防区模块的信号，然后1-16路和GND输出开关量信号，不需要主机也可以实现一对一输出。

四、模块配置

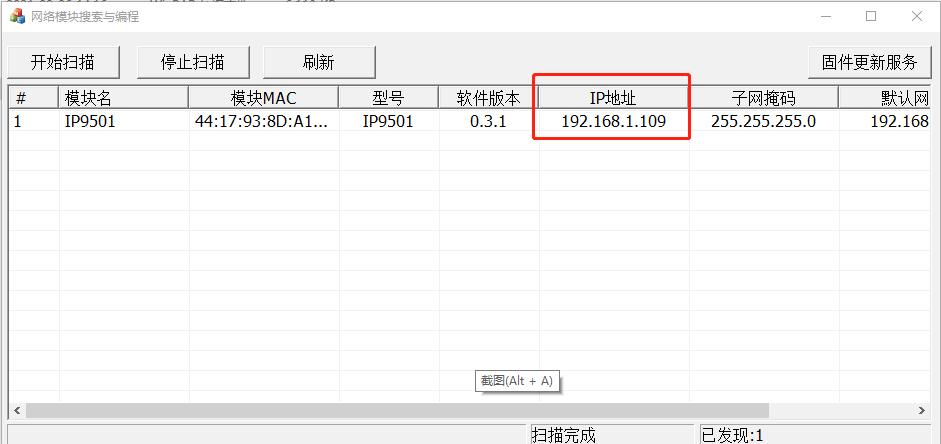

双击如图标的软件配置工具（销售方提供），出现下图界面：
双击搜索出来的结果，可以对当前模块的IP，网关，掩码等进行修改，如果要通过浏览器进行相关参数修改，需要确保当前电脑的IP与模块IP在同一网段内
另外还可打开IE浏览器，输入上图IP地址中的IP，出现如下界面（与双击结果中通过浏览器打开同等效果：

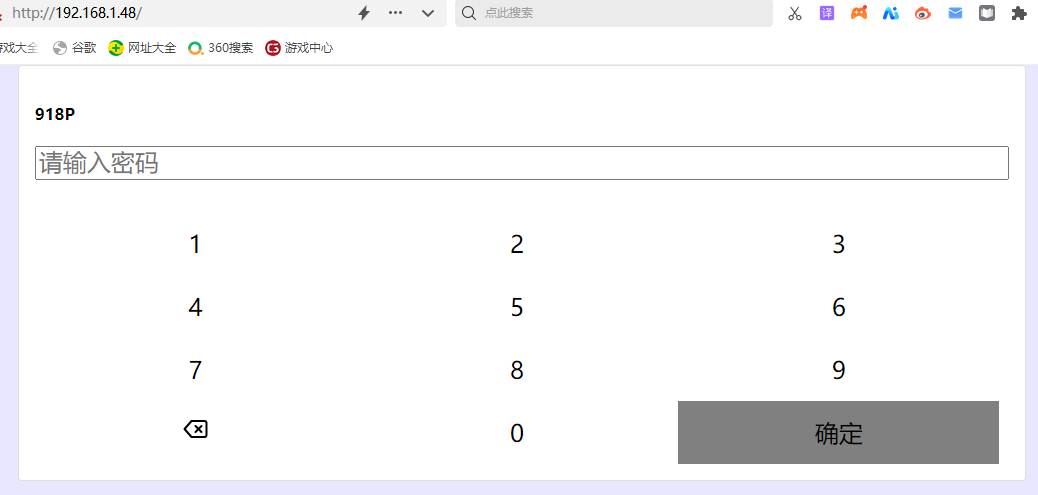

输入登录密码：9876，点击确定后进入如下界面：

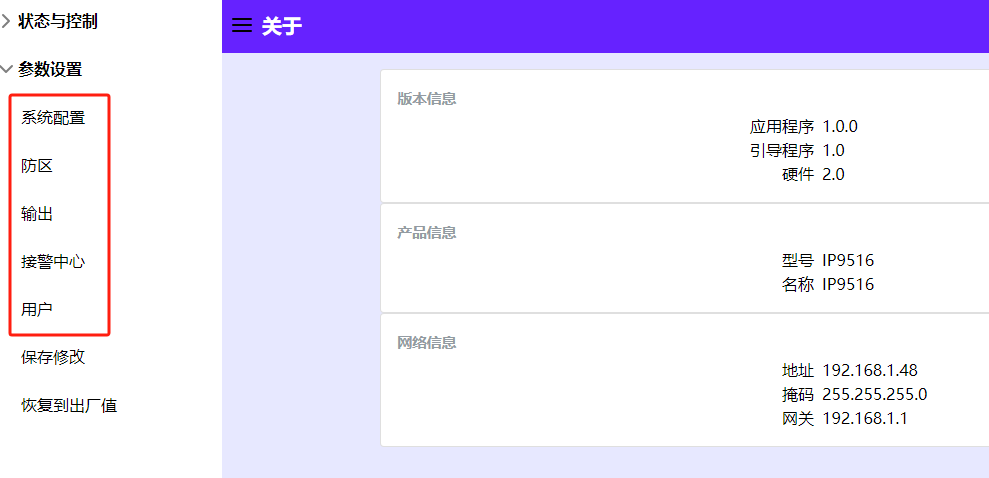

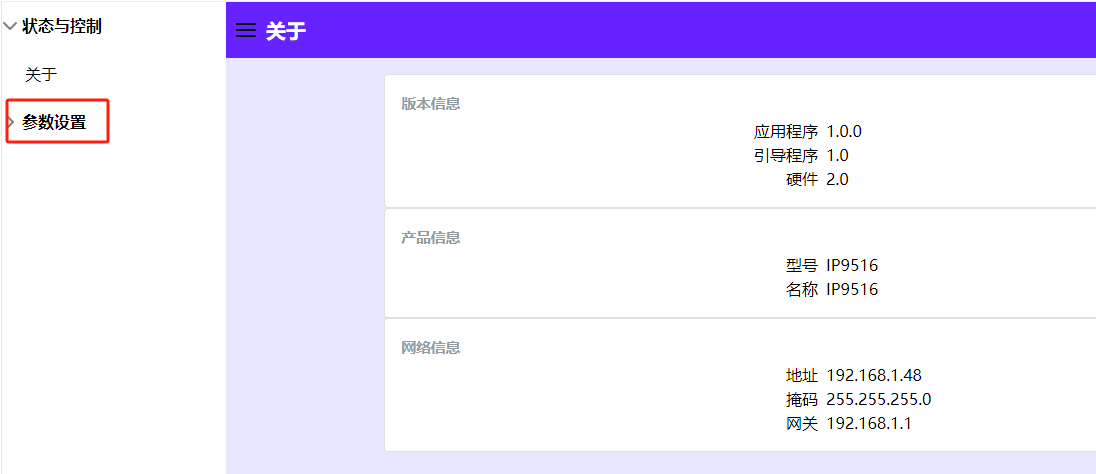

然后再点击“参数设置”，可对下图红框中的参数进行配置。

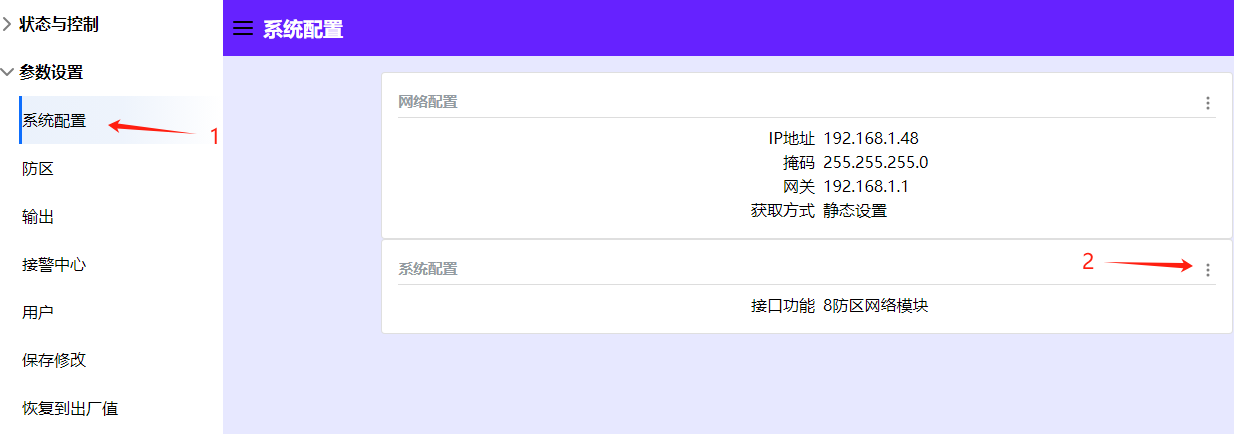

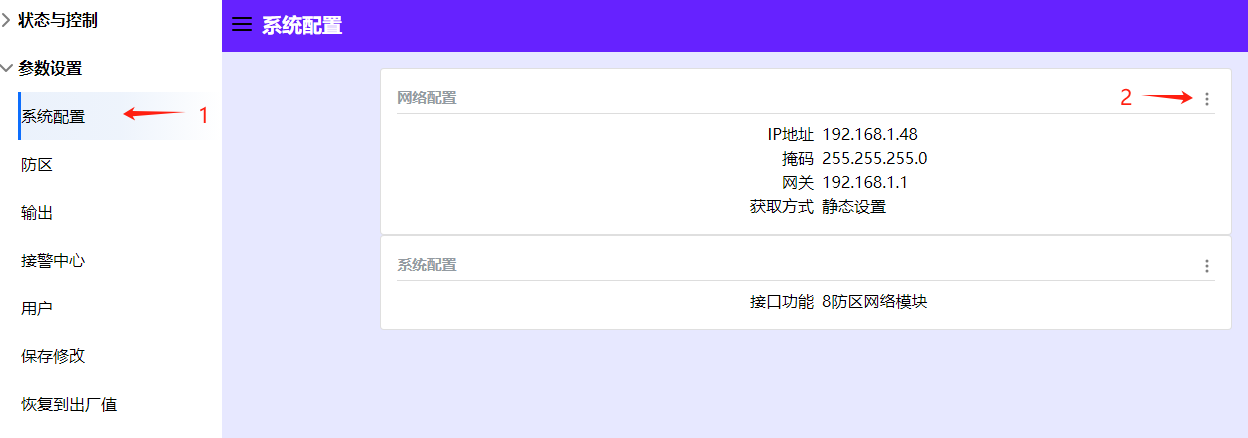

4.1系统配置

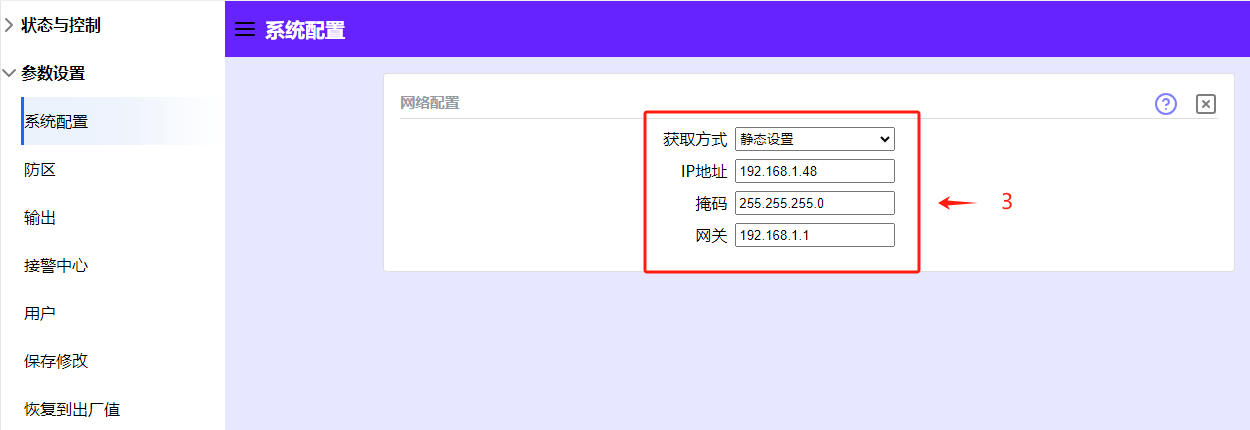

按如上步骤对模块获取方式、IP地址、掩码和网关进行设置。

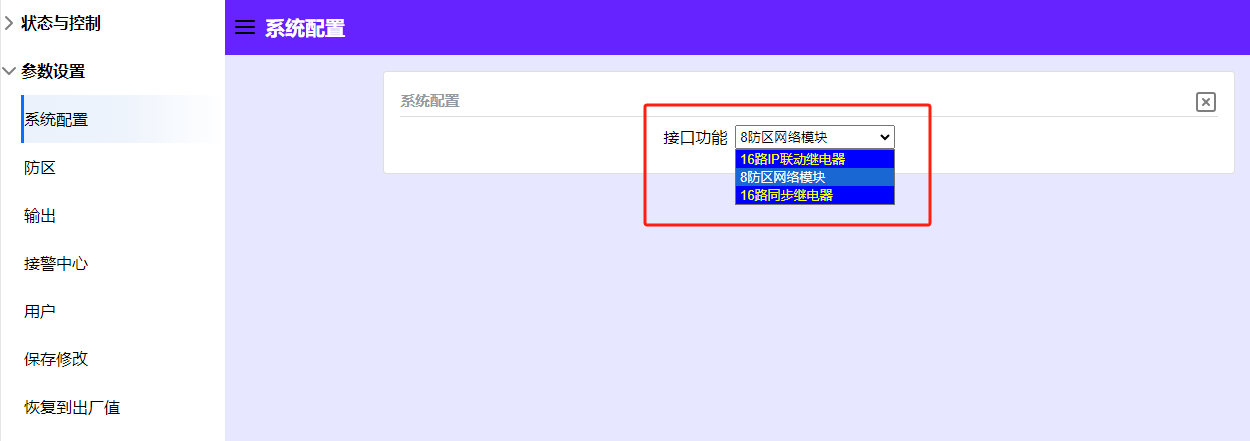

按如上步骤对模块进行功能设置。

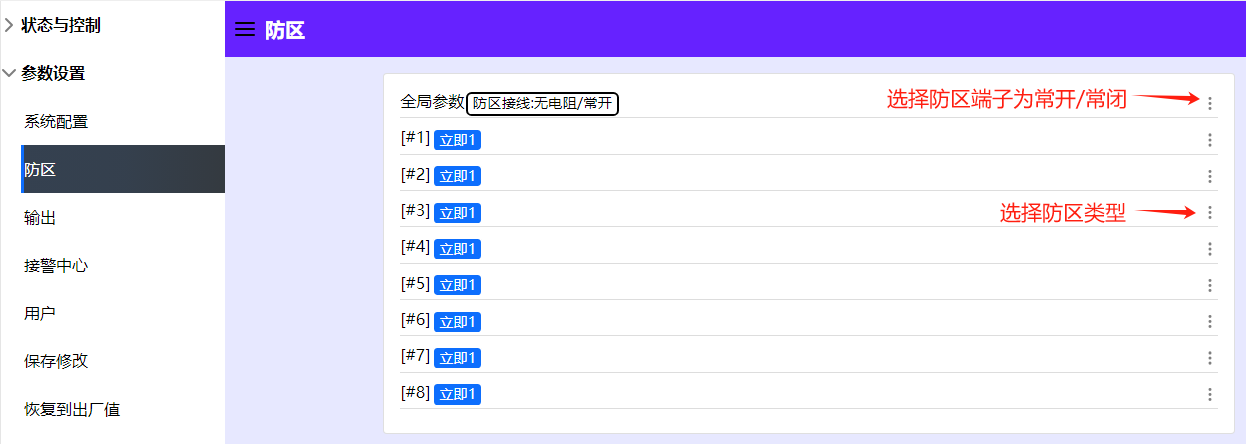

4.2防区配置
防区输入端口根据需要设置为常开/常闭模式，防区类型可以设置为立即/24小时/不使用。

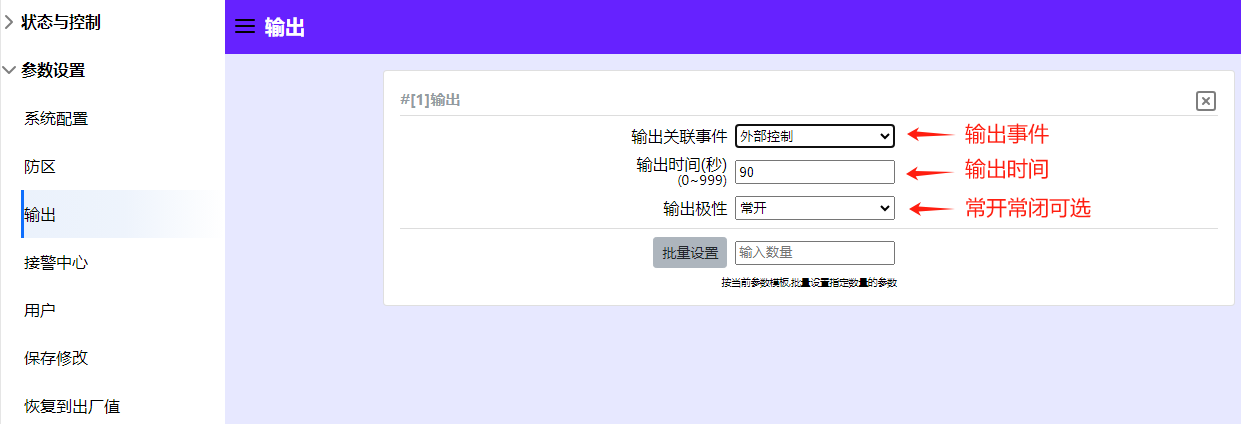

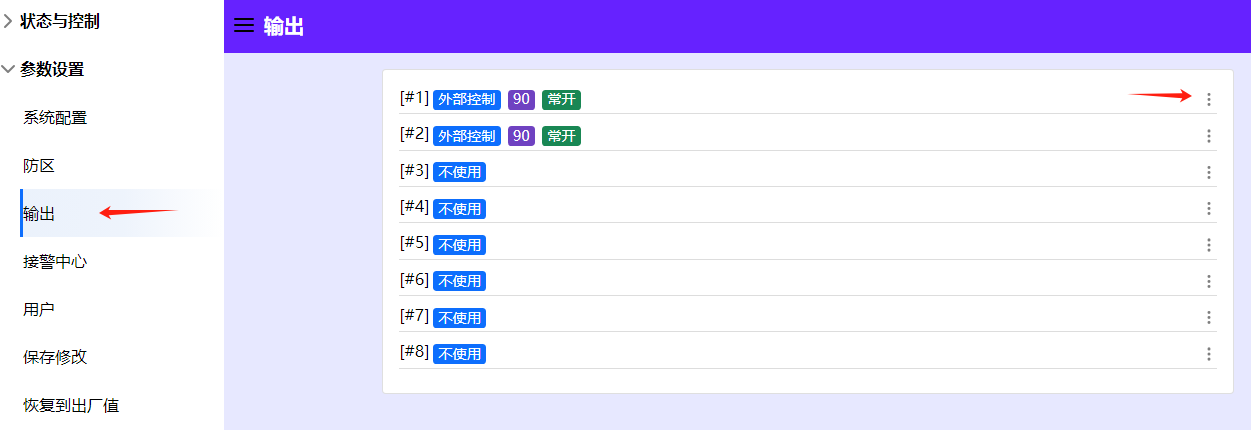

4.3输出配置
输出可以根据需要设置，比如受主机控制，输出规定时间，常开常闭可选。

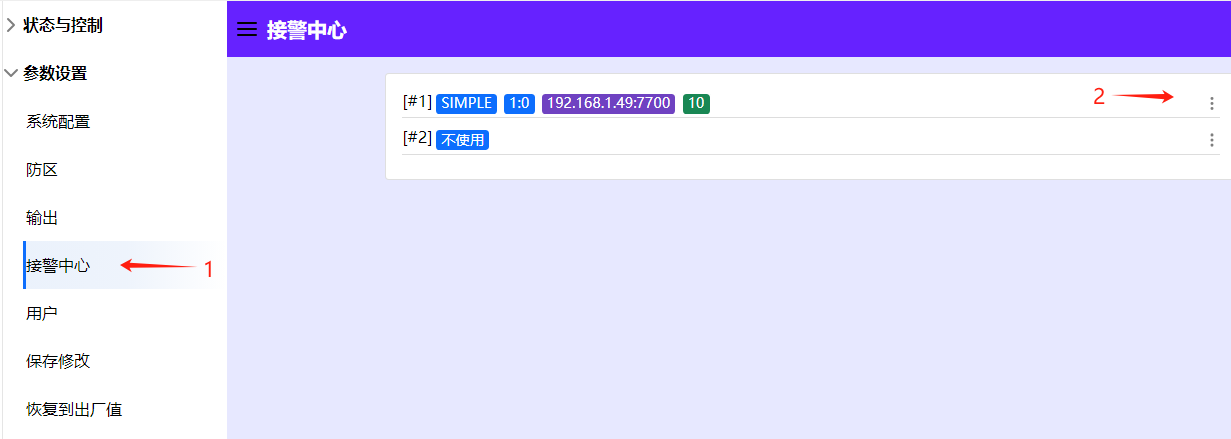

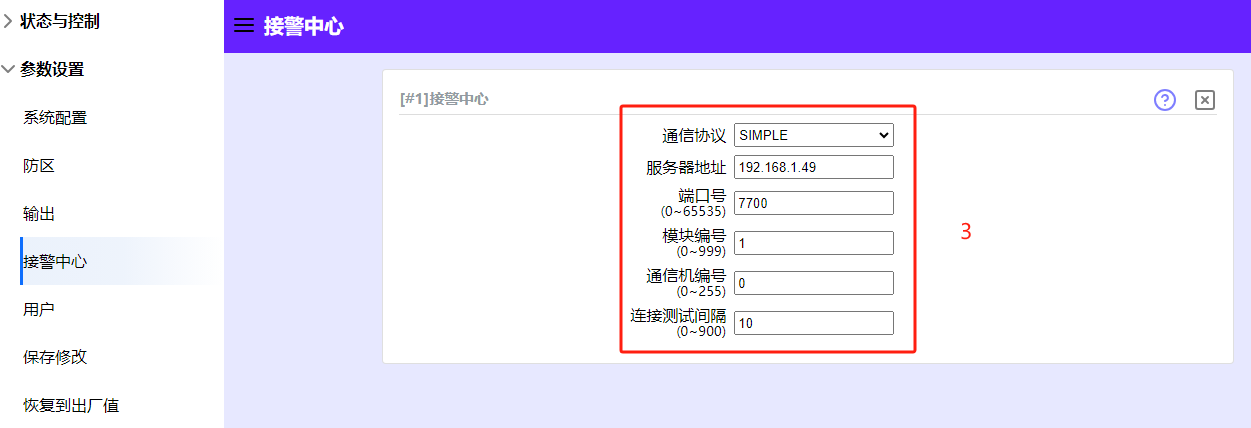

4.4接警中心配置
按如上步骤对模块通讯协议、服务器地址、端口号、模块编号、通信机编号和连接测试间隔进行设置。
设置说明：服务器地址对应报警主机IP；端口号对应报警主机源端口号；模块编号该防区模块在所有设备中的序号；通信机编号保持默认0；连接测试间隔根据报警主机设置填写，默认为10。
4.5保存修改
网络模块参数配置完成后，必须点击保存修改，所有设置才能生效。
4.6恢复出厂设置
单击恢复出厂设置，修存修改，既可对模块进行出厂参数初始化。
