1、前言

       近年来，随着社会的迅速发展，对城市的建设在社会发展中起着至关重要的作用，城市综合管廊是城市的基础工程，是市政工程中与生产生活高度相关的系统工程，而城市综合管廊报警系统设计的好坏在一定程度上促进着城市的发展，文章将对综合管廊报警系统进行简单的概述，并提出了综合管廊报警系统的具体设计方案，进而促进城市进程的向前发展。

2、综述

       城市综合管廊也称综合管廊，集电力、通信、燃气、给水、中水等两种及两种以上的市政管线于一体，城市综合管廊一般是在城市地下建造，用于铺设市政公用管线，其包括干线综合管廊、支线综合管廊和电缆沟，根据规划要求集中敷设在同一个构建物内，实施统一设计、施工、管理的市政公用隧道空间，并且还具备排水、照明、通信和报警等功能，城市综合管廊一般采用集约化的设计理念有效地利用了道路下的空间，节约了地下空间资源，也杜绝了各专业管线分别不定期开挖，对道路通行和周边环境造成的影响，彻底解决了“拉链路”问题，产生了明显的社会效益和环境效益，减少城市污染，为城市运转提供应有的能源，从而保证城市运转的高效，综合管廊的常见报警对象包括：综合管廊内有害气体浓度，环境温、湿度，通风、消防、门禁、入侵检测、视频监控、巡更等。

3、城市综合管廊安全防范系统的必要性

       地下综合管廊安全防范系统在整个地下管廊内部的建设过程当中，算得上是一个非常重要的系统，整个系统在设计的同时也关乎到地下管廊内部的安全性的问题，因此在设计的过程当中必须要引起各个部门的重视，与此同时，在设计的时候也要按照国家的流程来走，保证综合地下管廊的安全性能够全面落实，能够落实到具体的项目当中，按照各个不同的相关系统进行设计，保证综合地下管廊内部所有的监控系统的绝对安全。

       综合管廊安全防范系统在设计的过程当中，包含的范围比较广泛，首先最重要的就是视频监控，视频监控相信也是每一个综合管廊在建设的过程当中，都会涉及到的一个安全防范系统的建设，他可以安装在每一个地方，当然因为综合管廊本身地下空间有限，因此在安装的过程当中，最好是安装一些人员出入厂区较多的地方，这样的话就能够对整个综合管廊的内部有一个大体上的把握，或者说在一些自然的卸料口以及进风口进行有效的安装，在防火区域当中，同样也要安装一些带有视频监控的相关系统，每一个视频监控不应该超过100米的范围，也就是说摄像头在安装的过程当中一定要注意，控制好有效的距离，才能够保证综合管廊内部的监控没有任何的死角。

       综合管廊安全防范系统当中，同样也包括防入侵系统，这是一个非常重要的系统，在整个防入侵系统建设的过程当中，要有效地对内部的所有情况实现各种监测，这是综合管廊安全防范系统建设过程当中不可缺少的一部分，只有这样，才能够防止整个综合管廊在没有任何人为监控的状态之下，不会被其他的外来人员入侵，通过建设防盗报警设备进行有效的监控。

      在综合管廊安全防范系统设计过程当中，同样也要对出入口进行相关的设计，因为这里面能够采用一些现代化的电子设备进行设计，这是非常重要的。

4、综合管廊入侵检测报警系统的构成

      本工程综合报警系统的系统由报警管理中心、报警中心控制室机房、现场检测及控制三部分组成。入侵检测系统实现重要位置的人员入侵检测和报警功能，在报警中心控制室机房布设入侵报警主机，在人员出入口、投料口、机械/自然通风口等重要位置布设红外入侵探测器，当产生人员入侵情况时，设备接收到的红外辐射电平变化，产生报警状态并上传，驱动报警响应。

入侵探测报警系统

      防入侵报警系统利用传感器技术和电子信息技术探测并指示非法进入或试图非法进入设防区域的行为、处理报警信息、发出报警信息的电子系统或网络。系统在管廊的各个出入口、投料口、通风口、配电室、设备房出入口等位置设置智能三鉴红外探测器或红外对射实现入侵报警监测，在管廊封闭期间，开启防区报警功能，一旦有非法入侵，数据经过系统自动识别、判断后传送给报警控制装置，指挥调度中心模拟显示屏上会显示出入侵的区段，及时记录入侵的时间、地点，同时通过报警设备发出报警信号，同时把报警信号传送到调度中心，自动在调度中心的大屏幕上弹出入侵区域的视频信号。这样完全实现了报警视频联动功能。因为红外防入侵系统对监测区域内的照明没有任何特殊要求，甚至在完全黑暗的环境下基站也能正常工作。

5、综合管廊入侵报警系统特点

 前端检测智能三鉴红外探测器采用微波与被动红外复合探测，并经过模糊逻辑数码分析，只对真实人体动作做出报警。

 系统布撤防灵活：自动布撤防、远程布撤防功能。

 防破坏功能：入侵探测报警设备收到非法破坏时，发出报警信息。

 报警联动功能：可与照明、视频（当发生入侵报警时，可以把报警信息、报警点地图、关联视频图像切换到报警界面前台）、声光报警器联动。

 系统以管廊电子地图、报警中心管理软件上防区图两种方式展示管廊的入侵报警情况。

6、方案系统传输/通讯部分说明

      如今，网络化已经成为安防应用的主要趋势，而这种变化也给安防的应用带来了更多实质性的突破，随着信息化安防系统的建立，每一个安防的终端也将承担起更多更复杂的工作任务，而在这样的需求下，网络化就成为了这些功能实现过程中十分重要的，甚至是唯一的支撑。

 网络基础设施铺设已成必备条件

      在安防行业网络化的浪潮中，视频监控系统无疑起了领军者的作用，网络监控将超过模拟摄像机，与高清网络摄像机的大面积普及结伴而生的就是网络基础设施铺设的高速发展。平安城市、地下城市综合管廊等项目都已经采用自建网络或局域网络实现1000M带宽网络，许多安防项目已经建设好了现成的网络基础设施，地下综合管廊报警系统设计可有效利用现有网络资源，实现系统的实用性和经济性两者完美结合，充分满足用户的性价比需求。

      在项目设计时，设计者可以将本系统与视频监控系统结合起来考虑，共用通信线路，简化了设计方案。施工安装人员则只需要将网线连接入地下综合管廊报警系统网络设备接口即可，无需复杂的接线和处理。本系统能够快速适应市场需求，具备互联互通、灵活简便的组网方式，无需专门布线即可快捷得到所需应用。

 集中式分级化管理　

      地下综合管廊报警系统将通过整合与兼容各安防子系统设备，从而形成一个统一的管理平台，如智能三鉴探测器、红外对射等。所有报警信号及状态信号通过模块接入分区报警主机，报警后主机通过网络将信息直接送达至报警管理中心，工作人员就坐在办公室中就可以对其进行统一的管理及调节，如对本地下综合管廊系统的报警信息管理和远程控制及区域报警后现场监控画面显示联动等。

 实时管控，对应及时　

      地下综合管廊的网络/通讯线路将报警及设备信息转换为基于TCP/IP网络标准的数据包通过网线或光纤传输至报警管理中心，本地下综合管廊系统可以实现24小时不间断的实时数据采集及管控。面对突发情况时，系统会主动提醒管理人员实施处理，大大提升了处理的效率，降低了损失扩大的风险。

7、城市综合管廊系统防入侵系统应用结构图

8、主要设备介绍 （存在有爆炸危险性气体和蒸气的场所，请选用我公司防爆系列产品）

8、1   WS-603HWZ智能三鉴探测器

      微波与被动红外复合探测，并经过模糊逻辑数码分析，只对真实人体动作做出报警，全范围精密温度补偿，没有温度死区，智能平衡校准和全光谱非线性快恢复强化。

设备安装于各个出入口、投料口、通风口、配电室、设备房出入口等位置

电源：DC9-13.5V                     工作电流：静态＜18ma 报警＜33ma

探测角度：广角110°  幕帘15°      探测范围：8-12米

探测器应用工作范围

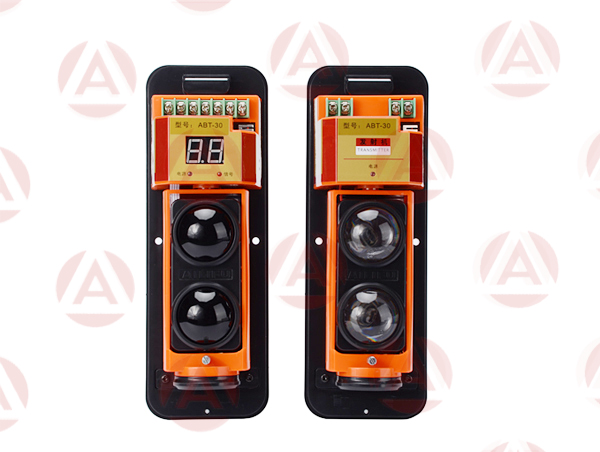

8、2   防爆红外对射入侵探测器

第四代大屏数码红外对射探测器，全面率先通过国家强制性3C认证ISO9001质量体系认证，外观和技术荣获多项国家专利，技术性能处于业内领先地位，畅销全球。

设备安装于各个出入口、投料口、通风口、配电室、设备房出入口等位置，对射的发射机和接收机置于各出入口两端，形成红外警戒线，当有入侵行为时向主机或后端管理系统传输报警信号，实现对重要出入口的入侵行为检测。

² 通过国家3C认证及IS09001-2015质量保证体系认证，产品质量更有保障；全新专利立体外观设计，红外信号透射率提升50%，探测器工作更稳定

²  接收端采用高亮度大屏双数码显示，直观显示接收端接收到的红外信号电压强度，安装调试更直观快捷,比传统红外对射调试效率提高两倍以上！

²  自动休眠设计，正常工作状态整机电流比同类产品减少近一半，集中供电传输距离可延长一倍，省线、节能、环保；行业唯一，专利保护

²  精选军工级大功率红外发射接收组件，探测器抗环境干扰及过流过压保护能力更强。

²  采用DSP数字处理和AGC自动增益控制电路，探测器在风霜雨雪雾等恶劣环境下可自动调整发射功率，自动适应环境  变化，确保探测器全天候零误报！

²  采用二次强光过滤设计，通过两次红外光过滤，将自然界的强光干扰彻底滤除；

²  专利配方ABS外壳，确保高低温下不变形，保证户外环境使用不易老化，抗冲击和外力破坏能力超强！

²  外围五金件全部采用不锈钢制作，美观耐用，绝不生锈；

 技 术 参 数 表

红外对射防爆箱 ALF-FB  防爆箱（防爆护罩）技术说明    (防爆证书编号:CNEx16.0332)

适用范围

²  适用于爆炸性气体环境1区、2区危险场所；

²  适用于IIA、IIB、IIC级爆炸性气体环境；

²  适用于可燃性粉尘环境20区、21区、22区；

²  适用于温度组别为T1—T6的环境；

²  适用石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境；

²  防爆箱内部适用于安装本公司两光束、三光束、四光束红外或激光对射探测器。

产品特点

²  产品外壳采用4mm厚碳钢无缝焊接成型，表面经高速抛丸后粉末静电喷塑，外形美观；

²  本产品为复合型防爆结构，开关箱采用隔爆型结构，母线箱及接线箱采用增安型结构；

²  本产品全面推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好；

²  所有紧固件均采用抗强腐蚀的304不锈钢材质；

²  布线方式，钢管或电缆、防爆软管均可；

²  可根据用户要求特殊定制；

技术参数

²  防爆标志：Ex d IIB T 6Gb

²  额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；

²  总开关电流：10A—800A；分开关电流：1A—630A；

²  防护等级：IP66；

²  螺纹规格：DN15-DN100/G1/2-G4寸

²  引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；

8、3   防爆型声光报警器

技术参数

 执行标准：GB3836.1、GB3836.2、IEC60079-0、IEC60079-1

 防爆标志：ExdllCT6 Gb/DIP A20 Ta，T6

 额定电压：AC12V/24V/36V/110V/220V 、DC12V/24V/36V

 额定功率：5W

 闪光次数：150次/min

 声音强度：≥90dB

 防护等级：IP66

 引入口规格：G3/4＂

 适用电缆外径：Φ9mm～Φ14mm

 灯具重量：1.72Kg

8、4    AL-7480-1P  单防区IP模块

       AL-7480-1P单防区网络模块主要用于现场有网络或有光纤的项目提供传输媒介使用，警报发生时通过IP模块向远程监控中心、报警主机（网络通讯主机）发送警报信息。

主要功能

 模块自带1个常闭防区，可接1路智能三鉴探测器。

 模块通过网络接口可以实现上报监控中心、报警主机（网络通讯主机）。

 通过监控中心、报警主机（网络通讯主机）控制模块布撤防。

电性能指标

 电压：DC 12V-24V              电流：75mA-40mA

 外观尺寸：63*30*14mm          网络接口：10/100M自适应网口

IP模块工作示意图

8、5    大型总线+网络型报警主机 AL﹣7480D

       AL-7480D通讯主机系统是具有很强的使用性被广泛地应用在小区住宅及周界报警系统、大楼安保系统以及工厂、学校、仓储等各类大型安保系统，可实现计算机管理并方便地与其它系统集成。

主要功能

 每个通讯接口和IP接口可以外接最多128个设备,每个扩展输入设备最多可接8个防区。

 所有防区分区管理，最多有3x128个分区：主键盘可以对单个防区独立进行布防、撤防操作。

 可最多接入15个总线键盘，独立操作，汉字界面。

 设备、防区名称汉字任意更改，电脑配置，每个设备、防区最多支持7个汉字。

 强大的联动功能包括：防区报警联动、联动电子地图、联动监控、就地报警等功能。

 有3个密码权限,包括管理、编程、操作。

 通过IP网络(TCP/IP)可实现与中心计算机连接。

 通过键盘密码、遥控器、中心计算机、电话进行撤/布防。

                 AL-7480D主机外观图

8、6    报警/视频联动管理平台软件

       联动管理平台是一款集大型接警、控制等多种功能的综合软件平台，用于配合大型接警机或通讯主机进行报警信息资料管理和报警处理，用户界面友好，采用多媒体显示，使用方便，自动化功能强，操作简单。

      简洁的操作界面，功能图标全新设计

      主界面报警显示，有文字、地图、视频等多种方式可选择

      报警视频复核功能，支持网络摄像机的视频接入

      报警时直接弹出1-4幅视频画面     -- 视频抓拍

      对摄像机的云台进行控制：设置预置点、巡航路径、焦距调整等

      多个报警视频画面同时显示，可选择其一进行放大显示

      可以手动查看某一摄像头的实时影像

      支持两种模式的报警地图定位：本地地图和在线百度地图

      在报警地图上显示报警点时，可直接用鼠标操作开关及布撤防

      可以对设备组一次性布撤防，也可以单独对某一设备布撤防

      设备通过局域网上报到该平台

      系统数据可备份

9、结束语

综合管廊是一个新兴产业，通过开展地下综合管廊信息化建设，把各种地下设施引入管廊，为数字城市建设提供了保障的作用；可以减少管线事故发生，降低管道漏损率，避免重复建设等，有利于城市地下空间的合理规划利用，避免由于错误勘察、施工造成臨近管线的破坏；地下综合管廊的建设不仅可以改善城市地下管线信息管理分散，管线信息不完整，数据标准不统一的现象，还可以规范、统一城市地下管线信息的管理，从而做到地下管网数据的动态管理和最大限度的资源共享。本文以我公司提供设备结合客户地下综合管廊工程应用为背景，介绍了综合管廊报警系统的构成，并对综合管廊报警系统做了具体详细的设计，综合管廊报警系统的最终实施，确保了管廊的安全运行，对推动新型市政基础设施建设，提高城市现代化管理水平，将起到良好的示范作用。
